SW5100 無線充TX SoC解決方案
快充從有線發展到無線，品牌手機廠商再一次引領潮流，帶動了無線充市場。智融科技緊跟科技潮流，及時推出了支持快充協議的TX單芯片解決方案SW5100. SW5100是一款高集成度的無線充發射端 SOC，兼容最新的 WPC Qi v1.2.4 協議，支持 BPP 及 EPP。其集成了高壓降壓變換器、2 個 LDO、3 組 NMOS 驅動、ASK 解碼電路及 FSK 調制電路，支持 SCP/FCP 等輸入?yún)f(xié)議；集成 32 位處理器，可根據用戶需求進行靈活配置。配合外圍少量的器 件，即可組成完整的高性能無線充發射端解決方案。

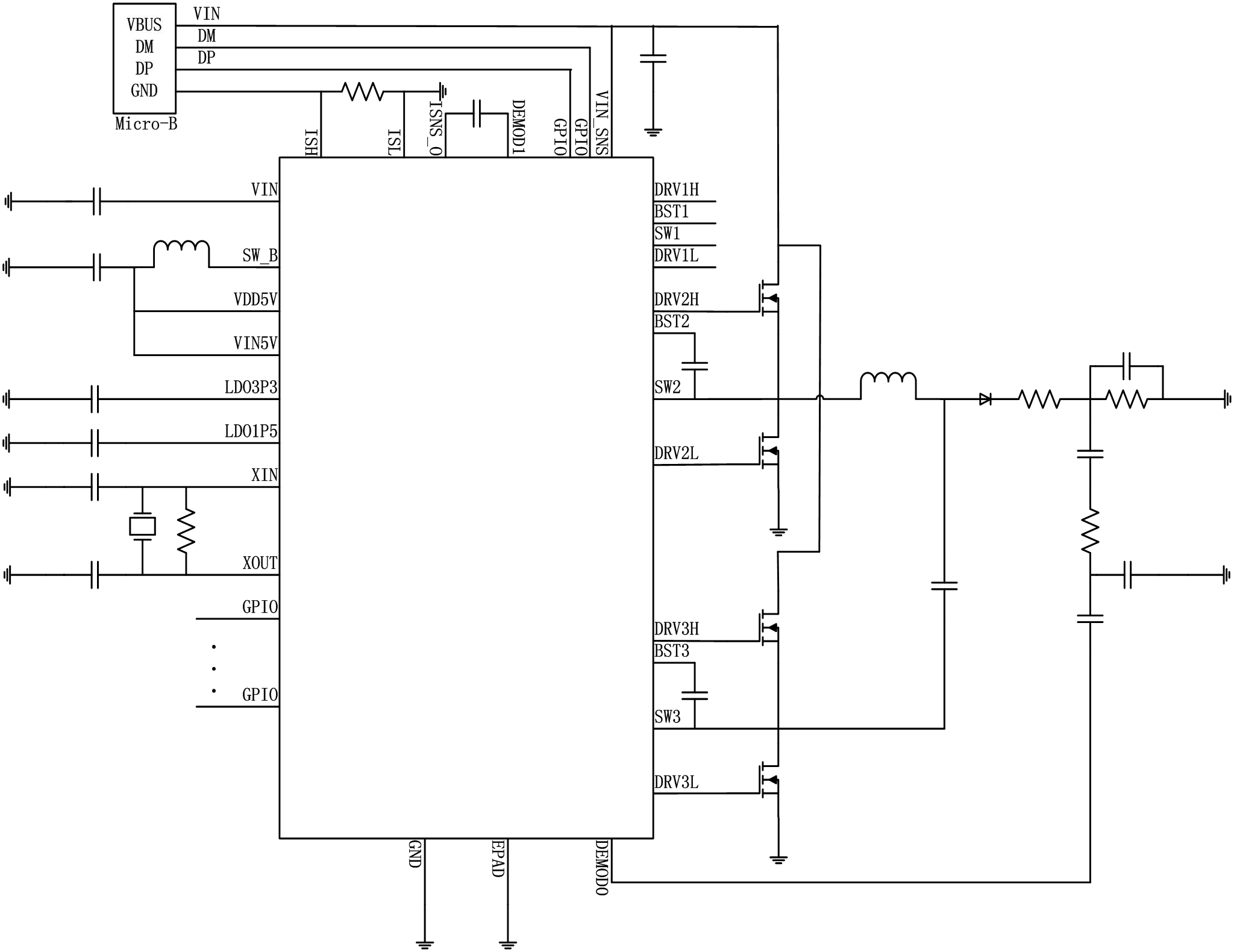

無線充TX SoC應用原理圖


SW5100關鍵特性
1
輸入電壓范圍 3.5~16V
2
集成 3.3V LDO 為內部及 IO 供電
3
支持最高 15W 功率
4
集成 1.5V LDO 為內核供電
5
兼容最新的 WPC Qi v1.2.4 協議
6
集成精準的低端電流檢測電路
7
集成 32 位處理器
8
集成 ASK 解碼電路
9
支持 FCP/SCP 等快充協議
10
集成 FSK 調制電路
11
集成 3 組 NMOS 驅動電路
12
集成 2 組高性能的 PWM 發生器，可 產生 6 路 PWM 輸出，死區時間可調
13
集成 10 位 DAC 用于輸出
14
集成 32KHz 及 60MHz 振蕩器
15
低工作電流及極低的休眠電流
16
集成看門狗電路用于休眠及喚醒
17
支持 I2C/UART/SPI 接口
18
集成 10 位 ADC 用于檢測電壓/電流/ 溫度
19
過壓/欠壓/過流/過溫保護
20
QFN48-6×6mm
工具與支持
SW5100 無線充TX SoC解決方案

智融提供產品設計工具和相關文件幫助用戶加快設計速度，SW5100已量產供貨，樣品及demo請咨詢各大代理商。
