SW2303 多協議PD快充方案
USB C口日益普及，PD快充成為各大手機標配。智融科技順應市場需求及時推出了快充協議芯片SW2303。SW2303 是一款高集成度的 Type-C 口/Type-A 口快充協議芯片，支持 PD、QC、FCP、高低壓 SCP、 AFC、SFCP 以及 PE 等主流快充協議，支持光耦反饋和 FB 反饋兩種工作模式。SW2303 集成了 CV/CC 控制環路，Type-C 接口邏輯，快充協議控制器，以及多種安全保護功能。配合 ACDC 或 DCDC 以及 少量的外圍元器件，即可組成完整的高性能的 Type-C 口/Type-A 口快速充電解決方案。

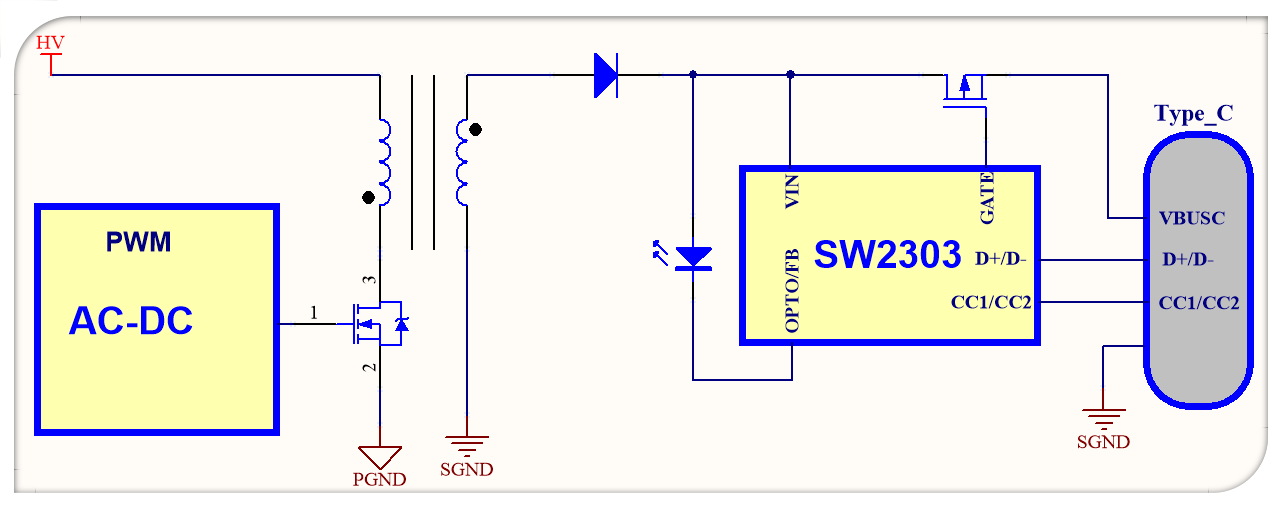

PD快充方案原理圖


SW2303關鍵特性
1
支持多種快充協議：PD、QC、FCP、高低壓 SCP、 AFC、SFCP 以及 PE
2
芯片通過認證，證書齊全： PD With PPS （TID ：4847） QC4.0+證書編號：QC20201216209
3
寬輸入電壓范圍 3.0~25V
4
保護機制完備：輸出過壓保護、輸出欠壓保護、輸入低電保護、輸出過流保護、芯片過溫保護、NTC 過溫保護
5
支持 NMOS/PMOS 通路管，可自動識別
6
支持光耦反饋/FB控制
7
支持 I2C 接口
8
支持動態功率分配，功率和電壓檔位靈活配置
9
QFN-16(4x4mm) 封裝
10
ESD＞±4KV
工具與支持
SW2303 多協議PD快充方案

智融提供產品設計工具和相關文件幫助用戶加快設計速度，SW2303已量產供貨，樣品及demo請咨詢各大代理商。
